X'inhi l-funzjoni tal-irbit?

Qafliet tal-binarjihuma sistemi ta 'żamma mekkaniċi ddisinjati biex jikkontrobattu l-irfigħ, l-imbottatura laterali, u l-forzi lonġitudinali ġġenerati minn tagħbijiet dinamiċi tar-roti, espansjoni termali, u azzjonijiet ta' ibbrejkjar, li jiżguraw li l-binarji jibqgħu pożizzjonati b'mod preċiż fuq perjodi twal ta 'servizz. Mingħajr qfieli xierqa, il-ġeometrija tal-binarji ma tistax tinżamm b'mod affidabbli.





GNEE FERROVIJAjappoġġja proġetti ferrovjarji internazzjonali u industrijali billi jforni sistemi ta 'rbit allinjati ma' standards ferrovjarji globali multipli u jipprovdi adattament għal rekwiżiti speċjali ta 'tagħbija u allinjament.



X'inhi l-funzjoni tal-irbit?



A sistema ta 'rbit tal-binarjihuwa s-sett ta 'komponenti li jgħaqqad il-ferrovija mal-irqad jew l-istruttura ta' sostenn u jikkontrolla kif it-tagħbijiet u l-movimenti huma trasferiti mill-ferrovija fil-pedament tal-binarji. Mhijiex parti waħda iżda assemblaġġ integrat li fih kull element għandu funzjoni mekkanika speċifika, u l-komponenti kollha għandhom ikunu mqabbla b'mod korrett mat-tip tal-ferrovija, il-materjal tal-irqad u t-tagħbija tas-servizz.

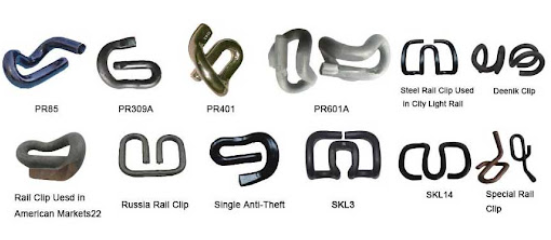

Fil-qalba tas-sistema hemm il-clip jew clamp tal-ferrovija elastika, li tipprovdi l-forza prinċipali tal-ikklampjar vertikali, ħafna drabi msejħa toe load. Il-klipp tagħfas is-sieq tal-ferrovija b'mod sod fuq il-kuxxinett tal-binarji u l-pjanċa tal-bażi, u jipprevjeni l-irfigħ tal-binarji u jillimita l-moviment laterali, filwaqt li l-imġieba tar-rebbiegħa tagħha tippermetti deformazzjoni elastika kkontrollata biex tassorbi l-impatt u l-vibrazzjoni. Din il-karatteristika elastika hija essenzjali għar-reżistenza għall-għeja u l-istabbiltà tal-qfil fit-tul-taħt tagħbijiet ripetuti tar-roti.





Mudell	Dijametru	Piż	Materjal
Tip III	Ø18	0.80kg/pc	60Si2MnA
E1609	Ø16	0.43 kg/pc	60Si2MnA
E1809	Ø20	0.61kg/pc	60Si2MnA
E1813	Ø18	0.62kg/pc	60Si2MnA
E2001	Ø20	0.80kg/pc	60Si2MnA
E2007	Ø20	0.80kg/pc	60Si2MnA
E2009	Ø20	0.80kg/pc	60Si2MnA
E2039	Ø20	0.80kg/pc	60Si2MnA
E2055	Ø20	0.80kg/pc	60Si2MnA
E2056	Ø20	0.80kg/pc	60Si2MnA
E2063	Ø20	0.80kg/pc	60Si2MnA
Clip tal-Ferrovija PR85	Ø13	0.25kg/pc	60Si2MnA
PR309A	Ø19	0.85kg/pc	60Si2MnA
PR401	Ø20	0.97kg/pc	60Si2MnA
PR415	Ø20	0.95kg/pc	60Si2MnA
PR601A	Ø20	1.03kg/pc	38Si7
SKL 1	Ø13	0.48kg/pc	60Si2CrA
SKL 3	Ø13	0.48kg/pc	60Si2CrA
SKL 12	Ø13	0.53kg/pc	38Si7
SKL 14	Ø13	0.53kg/pc	60Si2MnA
Clip Ferrovjarju Speċjali	Ø13	0.48kg/pc	60Si2MnA
Clip Ferrovjarju tar-Russja	Ø18	0.58kg/pc	60Si2MnA
Deenik Clip	Ø25	0.49-0.68kg/pc	60Si2MnA
Uniku Anti-	Ø20	0.25kg/pc	60Si2MnA
Serq

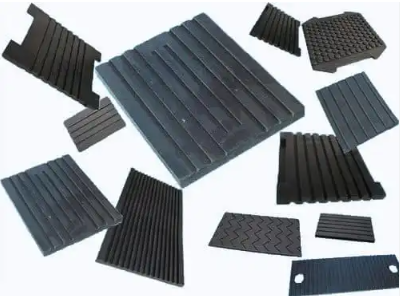

Taħt is-sieq tal-ferrovija tpoġġi l-kuxxinett tal-ferrovija, tipikament magħmul minn gomma jew elastomer kompost. Il-kuxxinett tal-binarji jtaffi s-sedil tal-ferrovija, inaqqas l-istress tal-kuntatt bejn il-ferrovija u l-irqad jew il-pjanċa tal-bażi, jnaqqas il-vibrazzjoni, u f'ħafna każijiet jipprovdi insulazzjoni elettrika għal sistemi ta 'sinjalazzjoni. Billi tifrex tagħbijiet fuq żona usa ', il-kuxxinett jipproteġi l-irqad tal-konkrit mill-qsim u l-irqad tal-injam mit-tgħaffiġ, u jestendi b'mod sinifikanti l-ħajja tas-servizz tal-irqad.





Isem tal-Oġġett	Kuxxinett tal-Ferroviji
Applikazzjoni	UIC54, UIC60, BS80lbs, BS100lbs, jew skont ir-rekwiżit tal-kampjun/tpinġija
Materjal	HDPE	EVA	Lastiku
Tekniku	Densità: 0.95-0.98g/cm3	Densità: 0.95-0.98gcm3	Ebusija: 75±5A
Parametru	Saħħa tat-tensjoni: Akbar minn jew ugwali għal 19Mpa Elongation: >80% Punt tat-tidwib: 170-190 grad Reżistenza ta 'insulazzjoni: Akbar minn jew ugwali għal 1 × 1010Ω Ebusija: Akbar minn jew ugwali għal 98A	Saħħa tat-tensjoni: Akbar minn jew ugwali għal 15Mpa Elongation: >500% Punt tat-tidwib: 170-190 grad Reżistenza ta 'insulazzjoni: Akbar minn jew ugwali għal 1 × 1010Ω Ebusija: Akbar minn jew ugwali għal 90A	Ebusija: 75±5A Saħħa tat-tensjoni: Akbar minn jew ugwali għal 12.5N/mm² Temperatura operattiva:-25 grad ~ 100 grad
Kulur	Iswed Skur

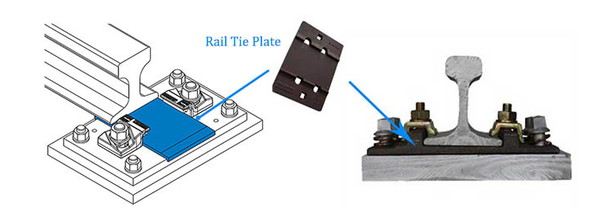

F'ħafna strutturi tal-binarji, speċjalment sistemi tal-irqad tal-konkrit u tal-binarji tal-krejn, apjanċa bażi jew pjanċa irrigathuwa installat bejn il-ferrovija u l-irqad jew il-pedament. Il-pjanċa tal-bażi żżid iż-żona tal-ġarr, ittejjeb id-distribuzzjoni tat-tagħbija, u tipprovdi interface preċiż għall-ippożizzjonar tal-klipp u l-kontroll tal-kejl. Fil-binarji tal-krejn u l-binarji industrijali tqal, il-pjanċi bażi huma kritiċi biex jirreżistu forzi laterali għoljin u jipprevjenu d-deformazzjoni tas-sedil tal-binarji.





Isem tal-Prodott	Tip	Proċess	Materjal
Tie plate	Spalla Unika	Irrumblat, Forġa, Tidwib	QT450-10,20#,35#, eċċ
	Spalla Doppja
	Hook Twin Tie Plates
	Pjanċi tal-Irbit tal-Fissar Dirett
Tipi oħra ta 'baseplate huma wkoll disponibbli skond it-tpinġijiet jew il-kampjuni tiegħek!



Biex tikkontrolla l-pożizzjoni tal-ferrovija u l-kejl, is-sistema ta 'rbit tinkludi wkolliżolaturi jew pjanċi gwida. Dawn il-komponenti joqogħdu fuq il-ġnub tas-sieq tal-ferrovija u jaħdmu flimkien mal-klipps biex jirreżistu l-moviment laterali u jżommu gauge korrett. Huma jiżolaw ukoll elettrikament il-ferrovija minn pjanċi bażi tal-metall jew rinfurzar, li huwa essenzjali f'sistemi ferrovjarji elettrifikati biex jipprevjenu l-korrużjoni tal-kurrent mifrux.

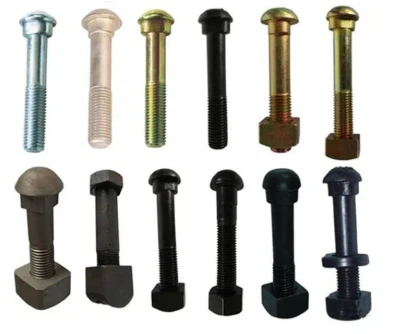

Dawn il-komponenti kollha huma ankrati mal-irqad jew fondazzjoni bl-użuankri, boltijiet, jew spikes bil-kamin, skond l-istruttura tal-binarju. Fl-irqad tal-konkrit, mitfugħa-fi l-ispallejn jew ankri inkorporati jipprovdu punti ta' twaħħil għall-klipps. Fl-irqad tal-injam,spikes tal-kamin jew viti tal-irqadjintużaw biex jitwaħħlu pjanċi bażi u pjanċi gwida. Fis-sistemi tal-binarji taċ-ċangatura jew tal-ferrovija tal-krejn,-qawwa għoljaboltijiet tal-ankriwaħħal il-bażijiet direttament mal-pedamenti tal-konkrit.





F'xi disinji ta 'rbit, speċjalment binarji konġunti u trackwork speċjali, komponenti addizzjonali bħalankri tal-binarji jew apparati kontra l-{0}}creepjistgħu jintużaw biex jikkontrollaw il-moviment tal-ferrovija lonġitudinali. Dawn jaħdmu flimkien mas-sistema ewlenija tal-irbit biex jipprevjenu t-tkaxkir tal-ferrovija ikkawżat minn forzi ta 'ġbid u espansjoni termali.

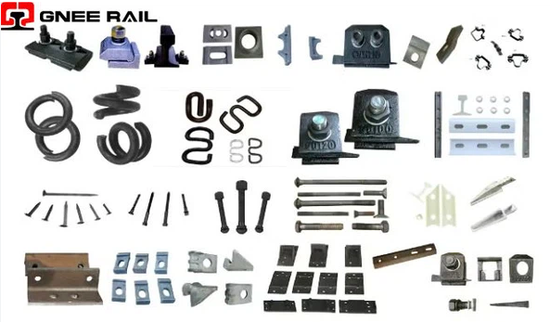

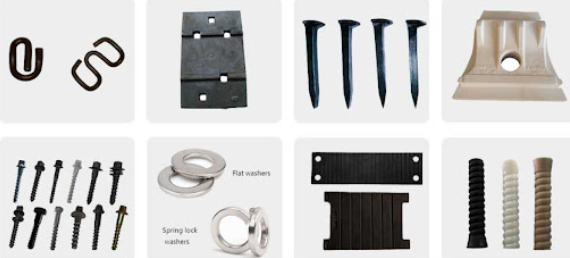

GNEE FERROVIJAjoffri tipi differenti taqfieli tal-ferrovijabiex tissodisfa r-rekwiżiti tal-klijent, bħal Elastic Rail Clip and Clamp, Rail Screw Spike, Plastic Dowel, High Tensile Track Bolt with Nut, Rail Base(Tie) Plate, Rail Fish Plate, Railway Shoulder(Insert), Fish Bolt, Railroad Rubber u EVA Pad, eċċ Kampjuni u tpinġijiet ipprovduti mill-klijent, skond aħna se manifattura kwalifikata mill-prodotti, skond aħna se manifattura. Aħna nittrattaw ukoll Steel Rail, Sleeper, Auto Bolt u partijiet oħra personalizzati.



Ikklikkja hawnbiex tikseb il-katalgu dettaljat tal-prodott ta 'GNEE RAIL.
