X'inhuma t-tipi differenti ta 'ferrovija tal-azzar?

A ferrovija tal-azzarhuwa travu tal-metall maħdum b'mod preċiż iddisinjat biex iġorr u jiggwida r-roti tal-ferroviji, krejnijiet industrijali, jew vetturi marbuta bil-ferrovija-. Il-forma ta' sezzjoni trasversali speċjalizzata-tagħha tqassam tagħbijiet dinamiċi mill-vetturi għall-irqad u l-pedamenti tal-binarji filwaqt li tipprovdi wiċċ dejjiemi, ta' frizzjoni baxxa- biex jirreżisti l-użu u d-deformazzjoni.



X'inhuma t-tipi differenti ta 'ferrovija tal-azzar?



Il-binarji tal-azzar huma kklassifikati skont l-applikazzjoni, il-profil, u l-kapaċità tal-ġarr-tagħhom. Kull tip huwa mfassal għal kundizzjonijiet operattivi speċifiċi, minn linji tal-merkanzija tqila għal binarji industrijali ħfief:



• Binarji tal-Ferrovija:Dawn huma linji prinċipali ddisinjati għal ferroviji tal-passiġġieri u tal-merkanzija. Dawn jinkludu ferroviji ħfief (8–30 kg/m) għal linji urbani jew reġjonali u ferroviji heavy-duty (38–60 kg/m) għal rotot ta' merkanzija tqila jew ta' veloċità għolja-tal-linja prinċipali. Il-profili standard jinkludu UIC50/54/60, BS11, AREMA/ASCE 25-175 lb, u serje AS1085.





Ferrovija tal-Azzar Standard GB:



Klassifikazzjoni		Għoli (mm)	Ras (mm)	Qiegħ (mm)	Ħoxna (mm)	Piż (kg/m)
Light Rail	8 KG/M	65	25	54	7	8.42
	9 KG/M	63.5	32.1	63.5	5.9	8.94
	12 KG/M	69.85	38.1	69.85	7.54	12.2
	15 KG/M	79.37	42.86	79.37	8.33	15.2
	18 KG/M	80	40	80	10	18.06
	22 KG/M	93.66	50.8	93.66	10.72	22.3
	24 KG/M	107	51	90	10.9	24.46
	30 KG/M	107.95	60.33	107.95	12.3	30.1
Ferrovija Tqila	38 KG/M	134	68	114	13	38.733
	43 KG/M	140	70	114	14.5	44.653
	45 KG/M	145	67	126	14.5	45.546
	50 KG/M	152	70	132	15.5	51.514
	60 KG/M	176	73	150	16.5	60.64



UIC 860 Standard Steel Ferrovija:



Standard: UIC860
Daqs	Dimensjoni (mm)				Piż (kg/m)	Tul (m)
	Kap	Għoli	Qiegħed	Ħxuna
UIC50	70	152	125	15	50.46	12-25
UIC54	70	159	140	16	54.43
UIC60	74.3	172	150	16.5	60.21



BS11:1985 Standard Steel Ferrovija:



Standard: BS11:1985
Daqs	Dimensjoni (mm)				Piż (kg/m)	Tul (m)
	Kap	Għoli	Qiegħed	Ħxuna
50 O	52.39	100.01	100.01	10.32	24.833	6-18
60 A	57.15	114.3	109.54	11.11	30.618
75 A	61.91	128.59	114.3	12.7	37.455	8-25
75 R	61.91	128.59	122.24	13.1	37.041
80 A	63.5	133.35	117.47	13.1	39.761
80 R	63.5	133.35	127	13.49	39.674
90 A	66.67	142.88	127	13.89	45.099
100 A	69.85	152.4	133.35	15.08	50.182
113 A	69.85	158.75	139.7	20	56.398



Ferrovija tal-Azzar Standard Amerikan:



Standard ASTM, standard AREMA
Daqs	Dimensjoni (mm)				Piż (kg/m)	Tul (m)
	Kap	Għoli	Sieq	Ħxuna
ASCE 25	38.1	69.85	69.85	7.54	12.4	6-12
ASCE 30	42.86	79.38	79.38	8.33	14.88
ASCE 40	47.62	88.9	88.9	9.92	19.84
ASCE 60	60.32	107.95	107.95	12.3	29.76
ASCE 75	62.71	122.24	122.24	13.49	37.2	12-25
ASCE 85	65.09	131.76	131.76	14.29	42.17
ASCE 90	69.09	130.18	142.88	14.29	44.65
ASCE 115	69.06	139.7	168.28	15.88	56.9
ASCE 136	74.61	152.4	185.74	17.46	67.41
ASCE 175	109.86	152.4	152.4	38.1	86.8



• Binarji tal-Krejn:Binarji speċjalizzati għal krejnijiet industrijali u sistemi għall-immaniġġjar tal-materjal. Huma ddisinjati biex jimmaniġġjaw tagħbijiet ikkonċentrati tar-roti u forzi laterali. Mudelli tipiċi jinkludu serje QU70/80/100/120 u DIN 536 (A55–A120). Il-binarji tal-krejn huma ġeneralment manifatturati minn U71Mn jew azzar simili ta'-saħħa għolja għar-reżistenza għall-ilbies.





Klassifikazzjoni		Għoli (mm)	Ras (mm)	Qiegħ (mm)	Ħoxna (mm)	Piż (kg/m)
Ferrovija tal-Krejn	QU 70	120	70	120	28	52.8
	QU 80	130	80	130	32	63.69
	QU 100	150	100	150	38	88.96
	QU 120	170	120	170	44	118.1

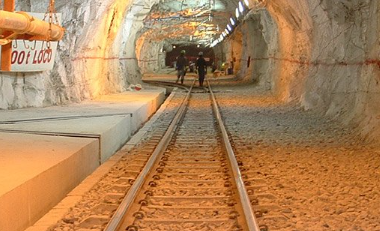

• Binarji tal-Minjieri:Binarji użati f'operazzjonijiet ta 'minjieri taħt l-art jew faċilitajiet ta' estrazzjoni ta 'materjal. Huma tipikament itqal u reżistenti ħafna għall-ilbies-biex ilaħħqu ma' kundizzjonijiet li joborxu u tagħbijiet irregolari tar-roti. Il-materjali spiss jinkludu 50Mn jew azzar ieħor tal--karbonju għoli.





• Binarji Speċjalizzati:Binarji apposta-inġinerija għal ħtiġijiet industrijali jew infrastrutturali uniċi, bħall-immaniġġjar tal-port, makkinarju tqil, jew kundizzjonijiet ambjentali estremi. Dawn il-binarji jistgħu jinkludu uċuħ-trattati bis-sħana, ligi reżistenti għall-korrużjoni-, jew profili rinfurzati.



GNEE FERROVIJAjipprovdi għażla komprensiva ta 'dawn it-tipi kollha tal-binarji tal-azzar, inklużi linji tal-krejn QU u DIN, binarji tal-linja prinċipali UIC, binarji tal-bar ċatti, u soluzzjonijiet personalizzati biex jissodisfaw ir-rekwiżiti industrijali. Huma jipprovdu wkoll appoġġ sħiħ tas-sistema ferrovjarja, inklużi qfieli, gwida għall-installazzjoni teknika, u servizzi ta 'wara l-bejgħ, li jiżguraw tħaddim sikur u durabbli tal-ferrovija.
